SIP 软电话实现：从协议到全栈落地

本文基于我实际落地的一套 SIP 软电话系统（Flutter 安卓 App + Go API + FreeSWITCH + MySQL + Caddy），先讲清楚 SIP 协议本身是什么，再拆解整个项目的架构、关键链路与踩坑记录。所有内容均来自真实可运行的服务器部署，而非纸上谈兵。

项目源码：github.com/NowPion/SIP_terminal

---

一、什么是 SIP

SIP（Session Initiation Protocol，RFC 3261）是一个应用层信令协议，只负责”建立、修改、终止会话”，本身不传输语音。可以把它理解为电话世界的”HTTP”——文本协议、请求/响应模型、状态码语义都高度相似。

1.1 请求方法

方法	作用
REGISTER	注册当前位置（软电话上线）
INVITE	发起呼叫
ACK	确认最终响应
BYE	挂断
CANCEL	取消未应答的呼叫
UPDATE/INFO	会话中透传信息

1.2 响应码

类别	含义	常见
1xx	临时响应	100 Trying、180 Ringing（振铃）、183 进展
2xx	成功	200 OK
3xx	重定向	302
4xx	客户端失败	401 Unauthorized（发起摘要认证挑战）、403、486 Busy
5xx/6xx	服务端/全局失败	503、603 Decline

注意 401 不是错误：SIP 的注册认证就是”客户端先 REGISTER → 服务器回 401 携带 nonce → 客户端带上 MD5 摘要重发 → 200 OK”，与 HTTP Digest 同源。

1.3 信令与媒体分离

• 信令：SIP 报文（文本），走 UDP/TCP，或 WebSocket（WS/WSS）
• 媒体：语音由 RTP（实时传输协议）承载，端口、编解码等参数通过 SDP（随 INVITE/200 OK 的正文）协商
• 软电话场景常用 WebRTC 做媒体层：DTLS-SRTP 加密、ICE 打洞、回声消除都白送，浏览器和移动端支持完善

---

二、系统总体架构

flowchart TB
    subgraph app["Flutter App"]
        UI["UI层"]
        ENGINE["SIP状态机"]
        DBL[("SQLite")]
    end

    subgraph gateway["Caddy网关"]
        R1["HTTPS API"]
        R2["WSS"]
    end

    subgraph core["Docker网络"]
        FS["FreeSWITCH"]
        API["Go API"]
        MYSQL[("MySQL 8")]
    end

    UI --> ENGINE
    UI --> DBL
    ENGINE --> R2
    R2 --> FS
    FS --> ENGINE
    UI --> R1
    R1 --> API
    API --> MYSQL

2.1 组件职责

组件	技术	职责
Flutter App	sip_ua + flutter_webrtc + Riverpod + drift	UI、SIP 注册/呼叫、本地通话记录缓存与同步
FreeSWITCH	safarov/freeswitch 镜像	SIP 注册认证、呼叫桥接、RTP 转发
Go API	Gin + GORM + JWT	用户注册登录、分机分配、话单存储、动态目录回调
MySQL	8.0	users / sip_accounts / call_records
Caddy	复用同机已有实例	HTTPS 反代 API、WebSocket 反代 /ws → FS

核心设计点：FreeSWITCH 不静态配置分机，而是通过 mod_xml_curl 把目录查询实时回调给 Go API——注册一个用户就自动拥有一个 SIP 分机，零同步成本。

2.2 关键链路

注册链路（App 上线）：

App ──REGISTER──► FS ──POST /fsw/directory(user=1002)──► Go API ──► MySQL
App ◄──401+nonce── FS ◄──────────目录XML(密码)──────────┘
App ──REGISTER+Digest摘要──► FS ──校验──► 200 OK（REGED）

呼叫链路：

A ──INVITE(SDP)──► FS：查被叫是否在线 ──► 桥接 ──INVITE──► B 振铃
B ──200 OK(SDP)──► FS ──ACK──► 双向 RTP 语音

拨号计划只需一条：4 位数字 → bridge user/$1@$${domain}。

话单链路：通话结束 → App 本地 SQLite 先落库（保证离线不丢）→ 尽力上报 POST /calls → 游标分页拉取合并（按 serverId 去重回填）。

---

三、服务端实现要点（Go）

3.1 分机原子分配

注册即分配最小空闲分机（从 1001 起），必须处理并发：

func (s *Store) RegisterUser(ctx context.Context, username, passwordHash string) (*model.User, *model.SipAccount, error) {
    s.mu.Lock()          // 进程内互斥，串行化分机分配
    defer s.mu.Unlock()
    var acc *model.SipAccount
    err := s.DB.WithContext(ctx).Transaction(func(tx *gorm.DB) error {
        if err := tx.Create(u).Error; err != nil { return err }
        ext, e := allocateInTx(ctx, tx)   // 事务内分配
        acc = &model.SipAccount{UserID: u.ID, Extension: ext, ...}
        return tx.Create(acc).Error       // 部分失败整体回滚
    })
    ...
}

配合 gorm.Config{TranslateError: true}，把用户名唯一冲突翻译成 gorm.ErrDuplicatedKey → 精确返回 409 而不是笼统 500。

3.2 xml_curl 目录回调（认证的核心）

FreeSWITCH 收到 REGISTER 时会 POST 表单过来，Go 侧按协议返回 XML 即完成”数据库即目录”：

// 命中用户 → 返回带密码的目录 XML；未命中 → not-found XML
// 两条铁律：永远回 HTTP 200（FS 用 XML 表达结果）；仅限内网暴露（含认证材料）

---

四、Flutter 端实现要点

模块	方案
SIP 封装	sip_ua（内置 flutter_webrtc），抽象 CallEngine 接口 + Fake 便于测试
状态机	idle → outgoing → active(计时) → ended；来信未接自动记 missed
本地存储	drift(SQLite)：通话记录镜像 + 未上报队列
同步	pushPending 逐条尽力上报 + pullMerge 按 serverId/三元组回填合并
会话	flutter_secure_storage 存 JWT 与分机凭证
保活	flutter_background_service 前台麦克风服务 + 通话通知

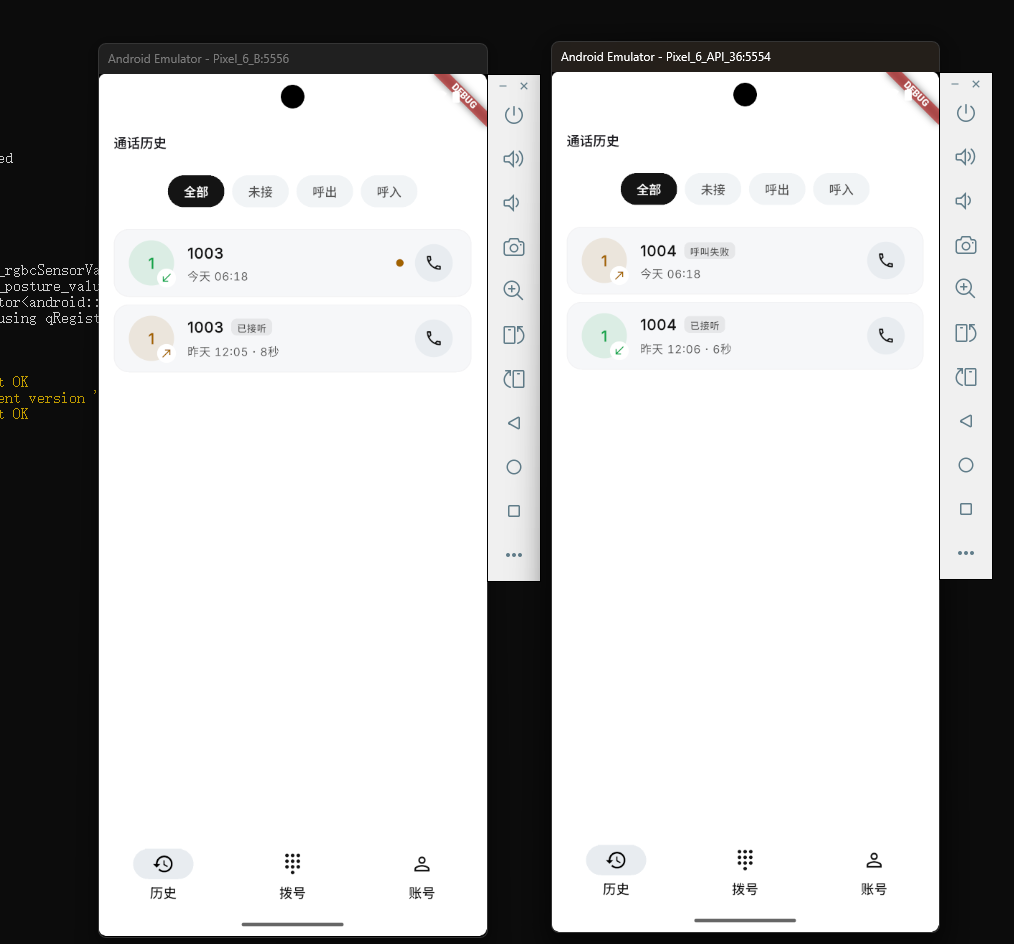

UI 遵循「Minimal & Direct」设计系统：Inter 字体、单一金色 CTA、底部三 Tab（历史/拨号/账号）、触控目标 ≥48dp、明暗双主题语义色 token。

---

五、部署与端口

# docker-compose（与已有 caddy/mysql 同网络）
sip-api:  build ./server, 127.0.0.1:18080   # 不暴露公网，走 Caddy
sip-fs:   5060/udp(SIP) 5066/tcp(WS) 7443/tcp(WSS) 16384-16404/udp(RTP)

Caddy 侧三条路由：/sipapi/* 剥前缀反代 API、/ws 反代 FS 的 5066、/sipapi/api/v1/fsw/* 直接 403（该接口下发 SIP 密码，绝不能公网可达）。

安全组只需：443(TCP)、5060(UDP)、7443(TCP)、16384-16404(UDP)。

---

六、踩坑记录（全是真金白银的时间）

1. Can't register a pointer 403：容器从 go-api 改名 sip-api 后，xml_curl 的 gateway-url 没同步，DNS 解析失败 → FS 静默回退静态目录的指针文件 → 认证失败。教训：FS 目录回调查不到时不会报错，会悄悄兜底。
2. Caddyfile 单文件 bind mount：宿主机 mv 替换文件换了 inode，容器里永远读旧内容。要么原地写，要么重启容器。
3. WS 未连上就 register：helper.start() 后立刻 register()，transport 还在 connecting，REGISTER 直接丢。改为依赖 settings.register=true 自动注册 + 失败指数退避重试。
4. 注册并发竞态：分配分机与插入分两步，并发下两人同抢一个号。锁 + 事务合并为原子操作。
5. 服务器构建 Go 被墙：go mod download 卡死。本地交叉编译 GOOS=linux GOARCH=amd64 上传二进制，Dockerfile 退化成 FROM alpine + COPY，秒级构建。
6. Dart TLS 被本机 VPN 掐断：HandshakeException: Connection terminated during handshake，浏览器/curl 都正常，唯独 Dart 被按域名分流拦了。换明文 HTTP 路由绕开（生产记得上正规证书）。

---

七、效果

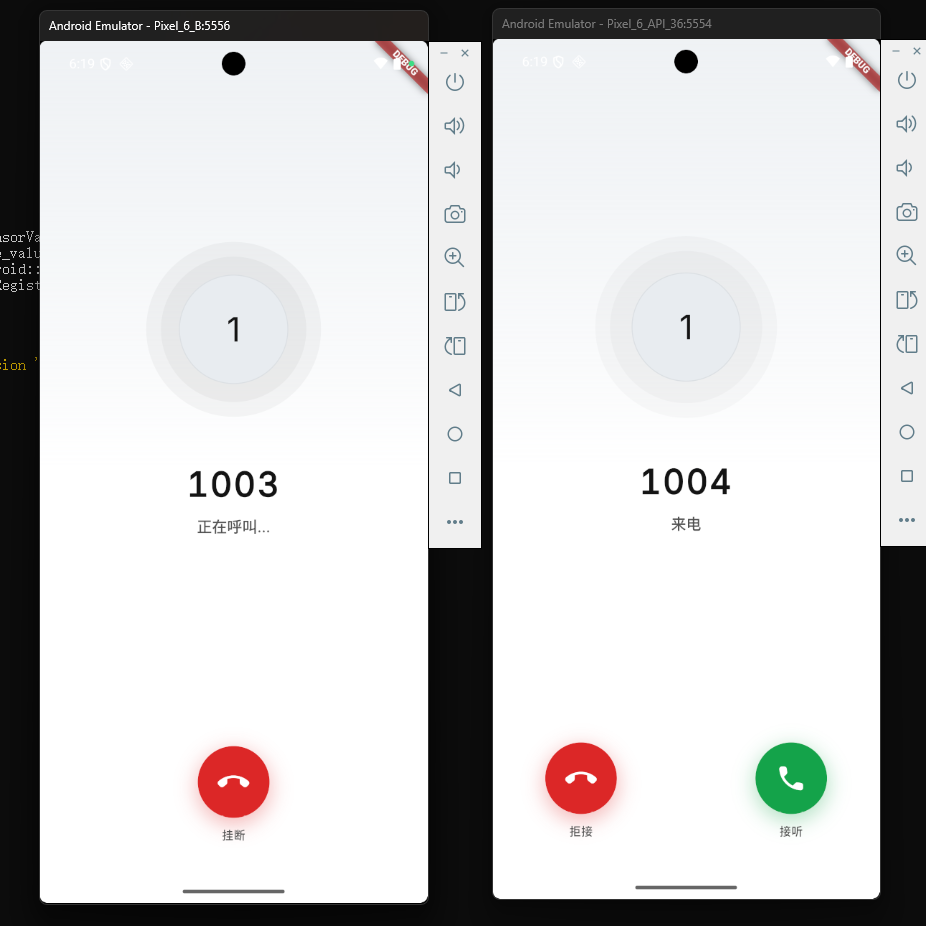

双端（两台模拟器/真机）注册 → 互拨分机号 → 振铃接听 → 双向语音 → 挂断后双方历史自动落库并同步云端。整套系统单台 2G 内存小服务器即可承载，语音走 WebRTC，局域网与公网均可部署。
